微生物安全实验室方案

发布日期:2022-03-26 05:56 浏览次数:
微生物安全实验室方案微生物安全实验室方案

    微生物实验室简介



      微生物实验室整体解决方案,根据实验室的安全要求和使用要求,要不同于一般的实验室工程或净

化工程。主要应用于微生物学、生物医学、生物化学、动物实验、基因重组以及生物制品等研究使用的

实验室统称生物安全实验室。生物安全实验室由主实功能验室与其他实验室及辅助功能用房组成。生物

安全实验室必须保证人身安全、环境安全、废弃物安全和样本安全,能长期而安全地运行,同时还为需

要实验室工作人员提供一个舒适、而良好的工作环境。

生物实验室设计


 微生物实验室配置:

设有局部百级的细菌检测室,真菌检测室,致病菌检测室,洗刷消毒室,霉菌培养室,细菌养室

,微生物仪器鉴定室,培养基制备室,菌种保存室。

微生物实验室平面图

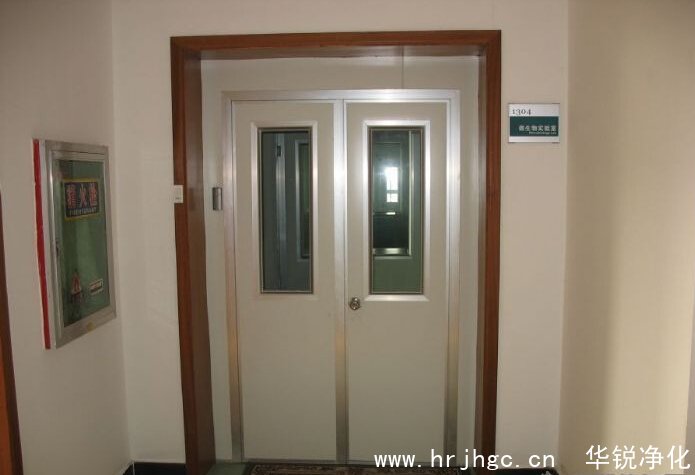

微生物实验室


   1.微生物车间平面布局:

微生物实验室主洁净实验室自成一区,安排在实验室的靠边角落处。用密封门限制人员的进出,把有洁

净要求的房间设置在人员干扰少的地方,把辅助房间设置在外部。考虑微生物试验操作流程,把检测室

与洗刷消毒室和培养室相邻,方便人流与物流的分离。为控制人员的出入(人流),只设有一个密封门

进入微生物实验室主洁净区,操作人员进入物流走廊然后进入准备间,并从准备间分别经过一更、缓冲

进入操作区;经过更衣、风淋、缓冲进入局部百级实验室。物流则由六个传递窗实现。整个平面布局完

全能够满足国家相关规范及实验室使用的要求,充分利用了空间,按照实验操作流程配备了各种功能的

房间,操作线路方便快捷。

病毒实验室设计

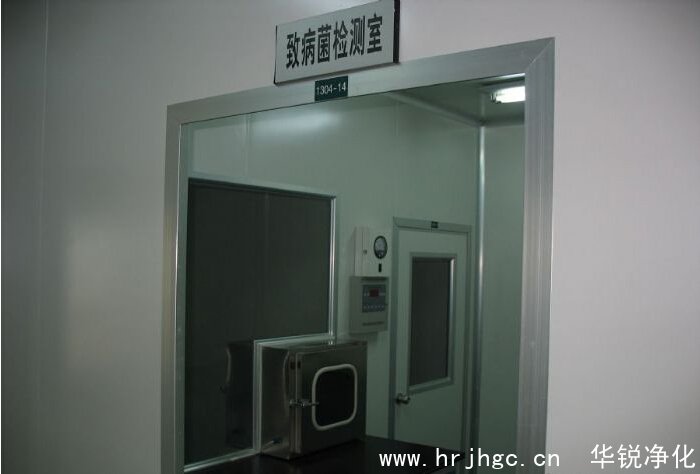

病菌检测实验设计


2.围护结构、装潢装饰:

      实验室主题框架为彩钢板玻璃隔断,颜色为哑白色。隔断普通玻璃厚度为8MM,为防止沉积灰尘,

窗料使用R25MM铝合金圆弧压线;所有二维连接处的内侧均使用R50MM铝合金内圆角,暴露在外的

二维连接线的外侧则用R100MM铝合金外角连接;彩钢板的三维连接处使用三维接点过度,而彩钢板

与墙角地面则用铝合金槽连接。吊顶材料亦为彩钢板。微生物检测室地面为环氧树脂材料,具有无缝

隙、耐腐蚀、平整、容易清洗的特征。地面地脚线用阴角铝材装饰,美观且严密性好。整个实验室通

过科学设计,精心施工,使实验室内形成坚固、无缝、平滑、美观、不反光、不积尘、不生锈、防潮

、抗菌、性能优良的无菌表面和内壳。


生物实验室建设

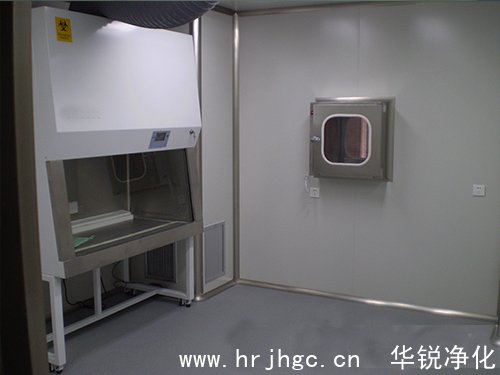

                   洁净实验室消毒间

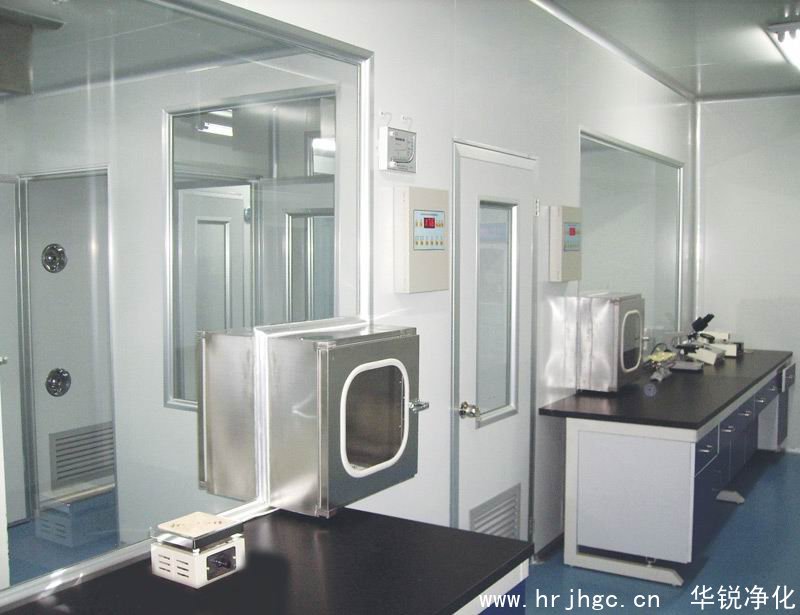

微生物实验室建设

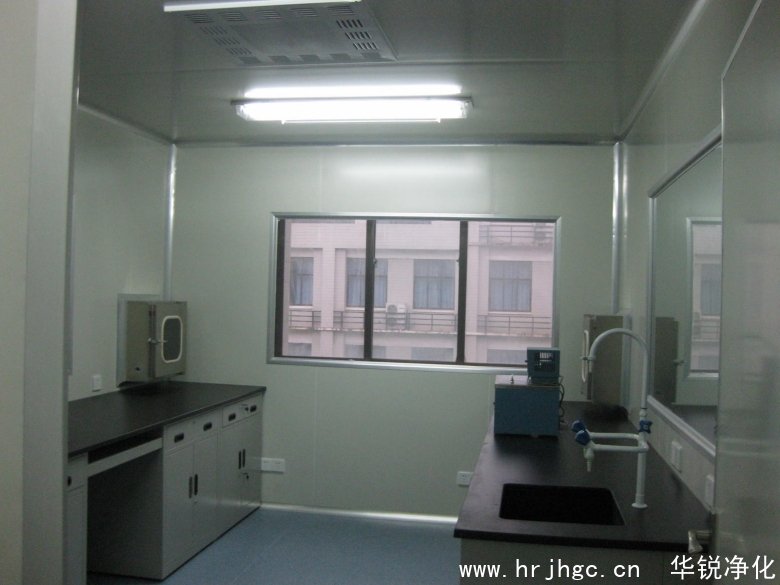

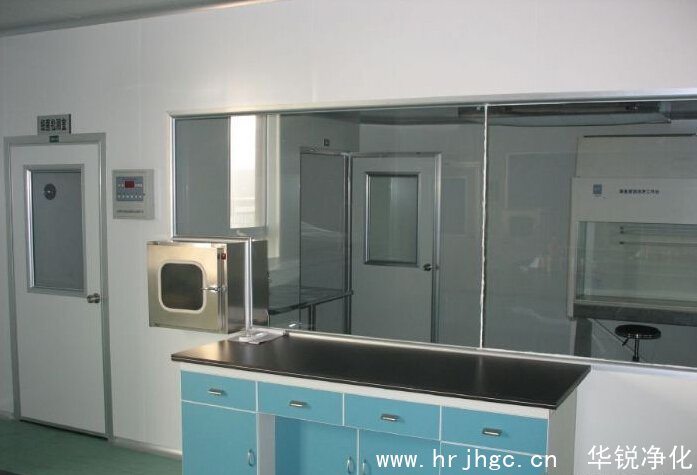

                      洁净实验室台柜

3.实验室基本配置

       实验室除了解决空气净化的问题以外,设计时还考虑了一些必备的实验室器具。互锁式传递窗:

保证了实验室物流的安全性。窗内有紫外灯可将污染过的物品拿出实验室前进行消毒。还保证了室外

和室内空气的隔绝,方便实验人员的物品传递;互锁门:本设计为洁净室设置的电子互锁,当其中一

扇门未关时,另外一扇门将无法打开,这样就对进入洁净室内的气流起到缓冲作用。互锁门还设有应

急开关,当发生意外时,按应急开关方便实验室人员尽快撤离现场;多功能微电脑控制仪:包括温度

调节和显示、送排风机的起停、照明开关、紫外灯控制等等;微压差表:可显示室内外压差量,并人

为按要求控制压差;人体热释红外感应器:可感应人体热量,自动开启风机送出洁净风并自动延时关

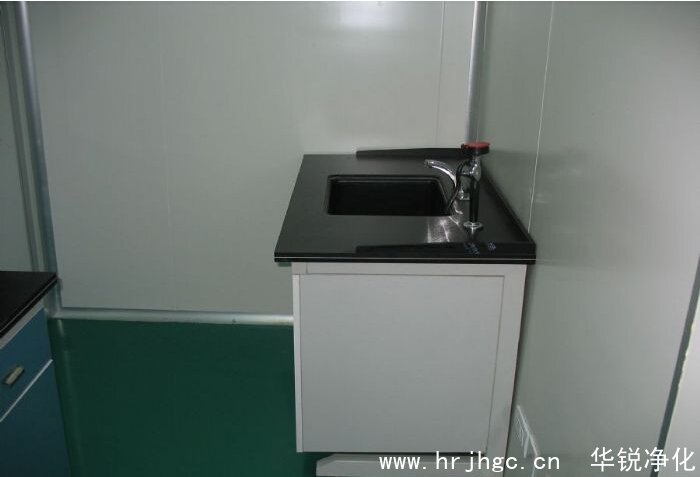

闭,方便实验人员使用和节省电源;洗眼器和感应水龙头:实验人员眼睛万一接触危险物质时冲洗眼

睛,感应水龙头可自动感应人体热量,放水并自动关闭。


洁净实验室建设洁净实验室设计

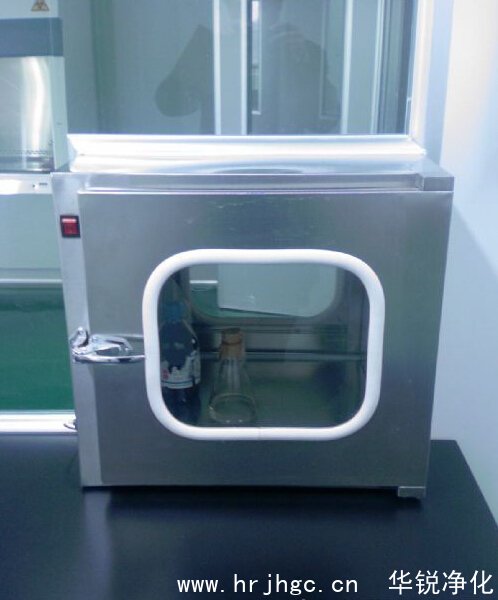

                  洁净实验室传递窗
洁净实验室通风窗

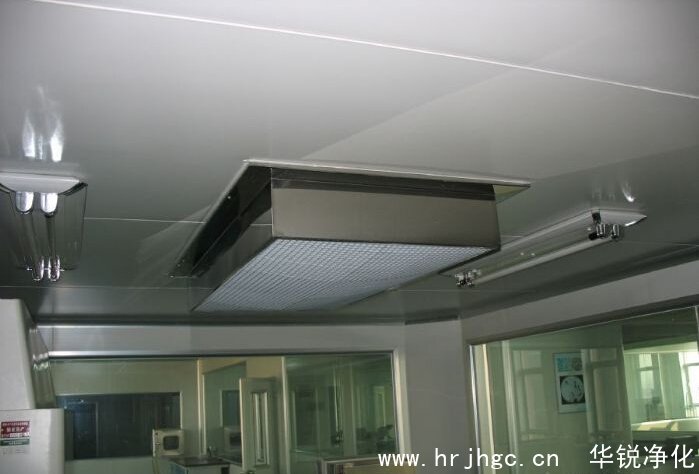

净化空调系统与洁净度技术指标

       根据中华人民共和国卫生行业标准WS233-2002《微生物和生物医学实验室安全通用准则》以及国

家标准GB19489-2004《实验室生物安全通用要求》,生物安全实验室分为一级、二级、三级、四级,

习惯上称为P1、P2、P3、P4。二级生物安全实验室对人体、动植物或环境具有中等危害或具有潜在致

病因子,对健康成人、动物和环境不会造成严重危害,具有有效的预防和治疗措施。P2万级实验室即


净度10000级,是指大于等于0.5μm的尘粒数在350000至3500000粒/立方米;大于等于5μm的尘粒

数在3000至30000粒/立方米。
净化空调系统能够做到控制实验室内温度、尘埃、细菌、有害气体

的浓度和气流分布,保证室内人员所需新风量和室内
合理的气流流向,并能维持整个微生物实验室合

适的梯度压力和定向流动,全面实现“无菌环境保障体系”的目的,减少
实验全过程中一切潜在的感染

危险。

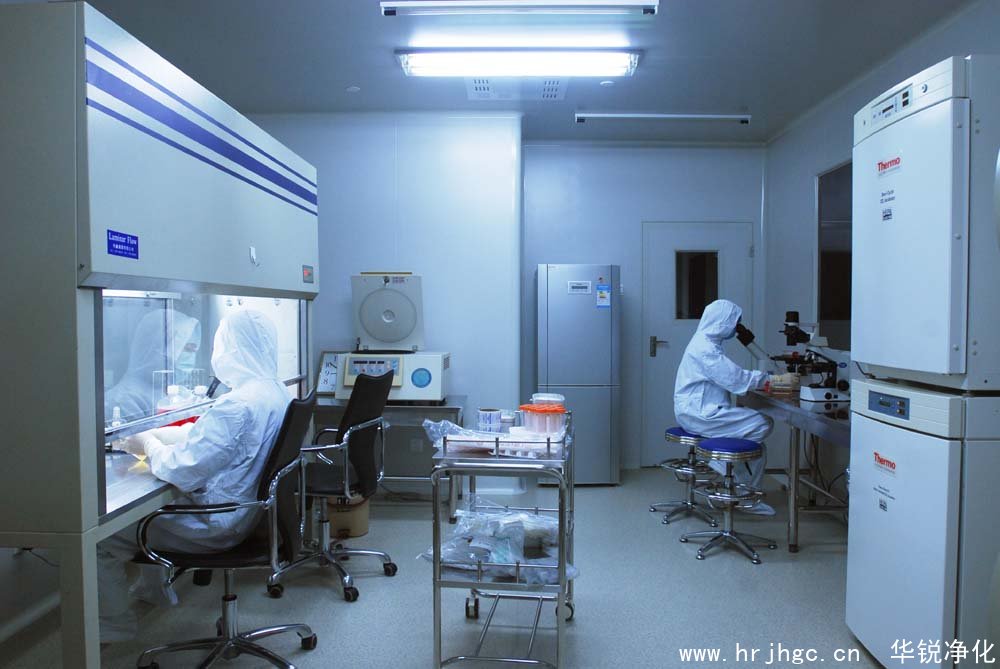

P2微生物实验室

无菌试验室洁净实验室-生物安全实验室的分级

实验室分级

处理对象

一级

对人体、动植物或环境危害较低,不具有对健康成人、动植物致病的致病因子。

二级

对人体、动植物或环境具有中等危害或具有潜在危险的致病因子,对健康成人、动植物和环境不会造成严重危害。有有效的预防和治疗措施。

三级

对人体、动植物或环境具有高度危险性,主要通过气溶胶使人传染上严重的甚至是致命疾病,或对动植物和环境具有高度危害的致病因子。通常有预防治疗措施。

四级

对人体、动植物或环境具有高度危险性,通过气溶胶途径传播或传播途径不明,或未知的、危险的致病因子。没有预防治疗措施。


无菌试验室洁净实验室-生物安全实验室的技术指标

名称

洁净度级别

换气次数(次/h)

与由室内方向上相邻相通房间的压差(Pa)

温度℃

相对湿度%

噪声dB(A)

最低照度lx

一级

---

可自然通风

---

16~28

≤70

≤60

300

二级

8~9

非动物实验室时可回风≤50%
8~10

-5~-10

18~27

30~65

≤60

300

三级

7~8

全新风:10~15
主要保护环境:可回风≤30%

-15~-25

20~26

30~60

≤60

300

四级

7~8

全新风:?10~15

-20~-30

20~25

30~60

≤60
